Плоские кабели для светодиодных дисплеев: как выбрать правильный?

Если вы хоть немного разбираетесь в индустрии светодиодных дисплеев, то знаете, что плоские кабели — невоспетые герои любой системы. Они маленькие, тонкие и их легко не заметить, но если выбрать неправильный, весь экран может выйти из строя: начнутся сбои, пропадание сигнала, а то и полное отключение питания.

Я видел это чаще, чем хотелось бы: клиент экономит на кабелях, чтобы сэкономить немного денег, а потом выкладывает гораздо больше, устраняя проблемы, которых можно было избежать. Сегодня мы расскажем вам о плоских кабелях для светодиодных дисплеев.

Что такое плоский кабель для светодиодного дисплея?

Начнём с основ. Когда мы говорим о «плоских кабелях» в мире светодиодов, мы имеем в виду провода, по которым данные передаются между ключевыми компонентами дисплея. Обычно они проложены между платами приёмников и платами модулей, или между самими платами модулей. Представьте себе их как «нервную систему» ​​вашего светодиодного экрана. Они передают команды системы управления к каждому пикселю.

Подавляющее большинство этих кабелей соответствуют стандарту UL2651. Их можно встретить под названиями «серые плоские кабели UL2651» или «цветные плоские кабели UL2651».

Шаг Размер:

Это расстояние между центрами двух проводов. Наиболее распространённые варианты — 1.27 мм, 2.0 мм и 2.54 мм. Для большинства светодиодных дисплеев оптимальное значение — 1.27 мм. Он достаточно компактен, чтобы устанавливаться в ограниченном пространстве без ущерба для качества сигнала.

Проводники:

«Сердечник» кабеля, изготовленный из таких материалов, как алюминиево-магниевая проволока, лужёная медь или голая медь. Они могут быть одножильными или многожильными. Диаметр жил варьируется от 26 AWG до 16 AWG.

Наружная куртка:

Изготовлен из ПВХ, этот слой защищает проводники. Кабель рассчитан на температуру до 105°C, поэтому не плавится при высоких температурах и напряжении до 300 В.

Основные черты:

 Эти кабели гибкие: их можно сгибать и скручивать, не ломая. Они кислотостойкие, маслостойкие, влагостойкие и устойчивы к плесени.

Почему плоские кабели лучше других вариантов проводки

Вы можете задаться вопросом: почему бы не использовать обычные круглые провода? У плоских кабелей есть четыре важных преимущества:

Компактный дизайн:

Они тонкие и лёгкие. Это важно, если вы собираете тонкую светодиодную тумбу или переносной арендный экран. Обычные провода занимают больше места и добавляют лишний вес, что может ограничить выбор места для установки экрана.

Гибкость:

 В отличие от жестких круглых проводов, плоские кабели можно сгибать, скручивать и даже складывать, не повреждая проводники.

Надежная работа:

В частности, кабели Gray UL2651 обладают превосходными электрическими и диэлектрическими свойствами. Они минимизируют помехи сигнала, благодаря чему изображение на экране остаётся чётким даже в шумной обстановке.

Более простая сборка:

Плоские кабели идеально сочетаются со светодиодными компонентами, поэтому вам не придется тратить время на прокладку спутанных проводов.

Другая половина уравнения: разъемы для плоских кабелей

Хороший кабель настолько хорош, насколько хорош его разъём. Мы называем их «FC-разъёмами» или «IDC-разъёмами».

Примечание:

IDC означает «контакт со смещением изоляции»

Вот что вам нужно о них знать :

Количество контактов:

Они бывают с количеством контактов от 10 (10P) до 64 (64P). Необходимое количество зависит от используемых светодиодных компонентов. Например, для небольшой платы может подойти 16-контактный разъём, а для платы высокого разрешения — 30- или 40-контактный.

​

Материал:

Они изготовлены из изоляционных синтетических каучуковых полимеров. Этот материал прочный, термостойкий и не трескается при многократном использовании.

​

Как обжимать серые плоские кабели IDC (6 распространённых методов)

После того, как у вас есть кабель и разъём, их нужно «обжать». Существует шесть стандартных способов сделать это, и правильный способ зависит от того, как расположены светодиодные компоненты.

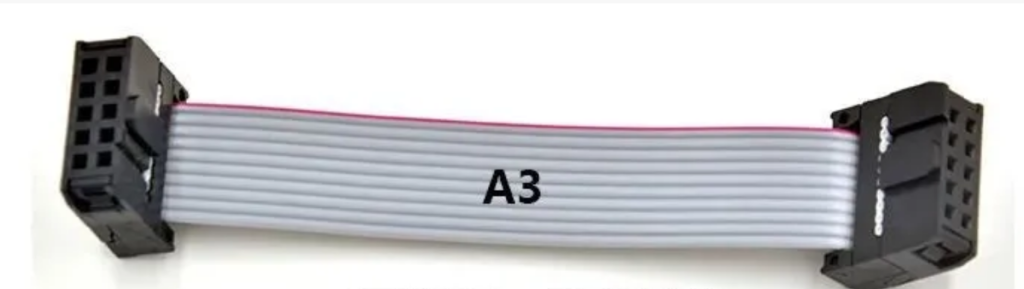

Одно и то же направление, совпадающие неровности (наиболее распространенные):

Оба IDC-разъёма ориентированы в одну сторону, а их небольшие выступы (места контакта контактов) совпадают. Мы называем это «обжимом один к одному», поскольку контакты на разъёме точно соответствуют контактам в кабеле. Около 85% клиентов используют этот метод. Он прост и подходит для большинства случаев.

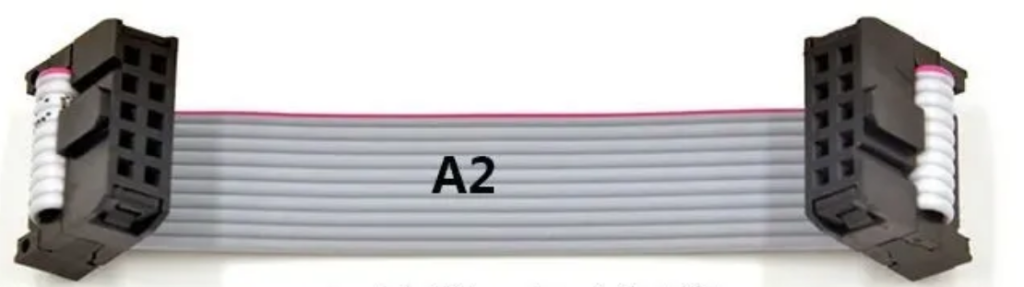

Одно и то же направление, противоположные удары:

Разъёмы ориентированы в одну сторону, но их выступы направлены в разные стороны. Используйте этот вариант, если у ваших компонентов с одной стороны перепутаны контакты.

В одном направлении, лицом к неровностям:

Разъёмы ориентированы в одну сторону, а их выступы направлены друг на друга. Это встречается редко, но полезно в условиях ограниченного пространства.

Противоположные направления, совпадающие неровности:

Разъёмы направлены в противоположные стороны, например, один вверх, другой вниз, но их выступы совпадают. Это отлично подходит для применения, например, когда компоненты перевёрнуты относительно друг друга.

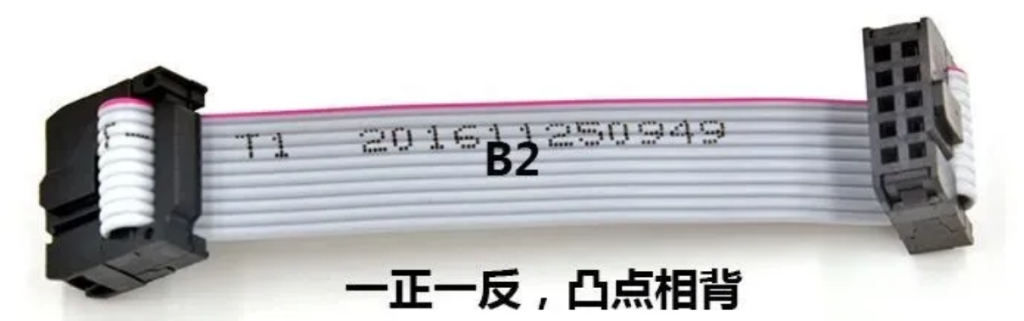

Противоположные направления, противоположные удары:

Разъёмы направлены в противоположные стороны, а их выступы направлены друг от друга. Это можно считать «обратным» первому методу. Вы можете использовать его, если у вас перепутаны и компоненты, и распиновка.

Противоположные направления, встреча с неровностями:

Разъёмы направлены в противоположные стороны, а их выступы направлены друг на друга. Это наименее распространённый вариант, но он подходит для очень специфических индивидуальных конфигураций.

Совет:

Всегда проверяйте обжим перед установкой экрана. Неплотное соединение может привести к проблемам со сигналом в дальнейшем.

Что портит плоский кабель? (3 распространённые проблемы )

Плоский кабель выходит из строя, если неисправен сам кабель, разъём или их соединение. Вот три наиболее распространённых причины, с которыми я сталкивался:

Сломанный или поврежденный сердечник кабеля:

Это происходит, когда проводник перетирается или разрезается во время производства. Эта проблема часто встречается у дешёвых кабелей. Производители светодиодов не проводят контроль качества, чтобы сэкономить. Повреждённый сердечник означает нестабильный сигнал или его отсутствие.

Неровные зубья соединителя:

Маленькие зубцы внутри IDC-разъёма должны идеально совпадать с проводами кабеля. Если зубцы погнуты или смещены, они не смогут как следует проткнуть оболочку, и надёжный контакт между разъёмом и кабелем невозможен.

Плохое выравнивание обжима:

 Даже если кабель и разъём в порядке, неправильное обжатие приведёт к разрыву соединения. Это обычно происходит, когда кто-то использует дешёвый обжимной инструмент или делает работу в спешке.

Важное решение: какой материал проводника выбрать?

Материал проводника кабеля — важнейший фактор его эффективности. Существует три основных варианта: алюминиево-магниевый, лужёная медь и голая медь. Давайте сравним их.

Плоские алюминиево-магниевые кабели:

В качестве проводников в этих кабелях используются провода из алюминиево-магниевого сплава. В основном это алюминий с добавлением небольшого количества магния (1–3%) для повышения прочности.

Плюсы:

• Дешево: Отличный вариант, если у вас ограниченный бюджет.
• Легкие: их плотность составляет примерно 1/3 плотности меди, поэтому они не добавляют дополнительного веса экрану.
• Устойчив к коррозии: хорошо выдерживает воздействие влажной или слегка запыленной среды.
• Хорошее рассеивание тепла: не перегревается при длительном использовании.

Минусы:

• Потеря сигнала с увеличением расстояния: используйте их только для кабелей длиной менее 1.5 метров. При большей длине вы заметите затухание.

• Низкая стойкость к изгибу: если согнуть их на 180° более 5,000 раз, они сломаются.
• Не подходит для арендных экранов, которые часто складываются или перемещаются.
• Более высокое удельное сопротивление: 2.8 мкОм·см (в 1.6 раза больше, чем у меди), поэтому не очень подходит для конфигураций с большим объемом данных (например, для экранов 4K с малым шагом).
• Лучше всего подходит для: стационарной установки на высоте менее 1.5 метров, бюджет имеет первостепенное значение.

Плоские кабели из луженой меди:

Они являются отраслевым стандартом. Они производятся из бескислородной медной проволоки и покрываются тонким слоем олова методом горячего лужения. Это оловянное покрытие — настоящий прорыв.

Плюсы:

• Отсутствие окисления: олово предотвращает ржавление меди даже во влажном или соленом воздухе, например, в случае с наружными экранами на побережье.
• Проходит 24-часовые испытания в соляном тумане, не чернея.
• Отличное качество сигнала: сопротивление 1.7 мкОм·см, поэтому сигнал не теряется даже при больших расстояниях более 1.5 метров.
• Гибкость: рвется только при удлинении ≥30%. Идеально подходит для арендных экранов, которые гнутся или сжимаются.
• Длительный срок службы: 5–8 лет (в 2–3 раза дольше, чем у алюминиево-магниевого сплава).
• Помехоустойчивость: блокирует шум от других электронных устройств.

Минусы:

• Более высокая стоимость: на 20–40% дороже, чем алюминиево-магниевый сплав. Но длительный срок службы означает, что в долгосрочной перспективе он дешевле.
• Лучшие для:
• Практически все приложения, такие как арендные экраны, уличные дисплеи, экраны с малым шагом, конфигурации с высоким объемом данных — это вариант «установил и забыл».

Плоские медные кабели без изоляции:

Их изготавливают, покрывая латунную проволоку тонким слоем бескислородной меди. Сегодня они встречаются редко.

Плюсы:

•  Ничего, заслуживающего упоминания.
• Они немного дешевле луженой меди, но компромиссы слишком существенны.

Минусы:

• Ужасное качество сигнала: латунь имеет высокое удельное сопротивление, поэтому сигнал будет постоянно пропадать.
• Быстрое окисление: ржавеет через 6 месяцев при комнатной температуре, что приводит к сбоям в работе связи.
• Хрупкий: тверже других вариантов, поэтому легко ломается при сгибании.
• Лучше всего: Ни для чего. Я не видел авторитетный производитель светодиодных дисплеев Пользуйтесь ими годами. Только старые, устаревшие настройки. Избавьте себя от хлопот и избегайте их.

Заключительные мысли:

Плоские кабели могут быть небольшими, но именно они составляют основу вашего светодиодного дисплея. Я видел, как клиенты тратили десятки тысяч долларов на высококачественный экран, а потом использовали дешёвые алюминиево-магниевые кабели для длительной работы, а потом паниковали, когда экран глючил во время важного мероприятия.

Вот моё золотое правило: если проект важен, используйте лужёную медь. Дополнительные 20–40% стоимости — ничто по сравнению с головной болью, связанной с ремонтом вышедшего из строя кабеля в процессе строительства или полной заменой всей кабельной системы через год.
