Креативные и изготовленные на заказ светодиодные дисплеи Внутренние светодиодные дисплеи серии Block
P1.25 — P3.91 · 7 моделей · 4 размера шкафов · Обслуживание с фронтальной стороны
Кому следует выбрать блок?
Блок — это инструмент для определения размера. Если проблема в проеме в стене, а не в пиксельной технологии, начните отсюда. Если вас интересует левая колонка, оставайтесь здесь. Если вас интересует правая колонка, покиньте эту страницу.
- ✓ Неловкие начала — Используйте шкафы шириной 500/750/1000 мм, чтобы стена соответствовала заданным размерам без необходимости изготовления шкафов на заказ.
- ✓ Церкви и залы — От P2.5 до P3.91 при типичном расстоянии между местами, обслуживание в передней части салона у герметичной стены.
- ✓ Вестибюли и приемные — P1.56 до P1.95, глубина 33 мм, 9.8 кг на шкаф
- ✓ Розничная торговля и образование — Боковой экран GOB, внутренний IP31, обзор с места.
- ✓ Углы под углом 90° или двусторонние стены — Поворот шкафа; опционально двусторонний; стандартные шкафы, а не угловые модули.
- ✓ Коммерческие стены, гладкие и ровные — обслуживание спереди, нет заднего коридора шириной 600 мм.
- ✗ Менее 2 м или круглосуточные диспетчерские пункты — Fine Pitch / COB Pro
- ✗ Комнаты с соотношением сторон 16:9, готовые к использованию сразу после подключения. — Моноблочный светодиодный телевизор
- ✗ Портативные отдельные блоки — Светодиодный постер
- ✗ Изогнутая форма 500 мм + более массивная конструкция — Серия «Кирпич»
- ✗ Перенос столбца — Гибкая серия
- ✗ Прокат туристических автомобилей — Матрица 500
- ✗ Уличный текстиль — Квадрат 1000
Блок — Физический обзор
Корпуса из литого алюминия, глубина 33 мм, вес 9.8 кг. Беспроводной концентратор сзади. Один и тот же модуль GOB 250×250 мм для всех четырех типоразмеров.
block-series-gob-module-qc-closeup
Внутренние светодиодные панели Block Series с подсветкой на модулях SMD GOB.

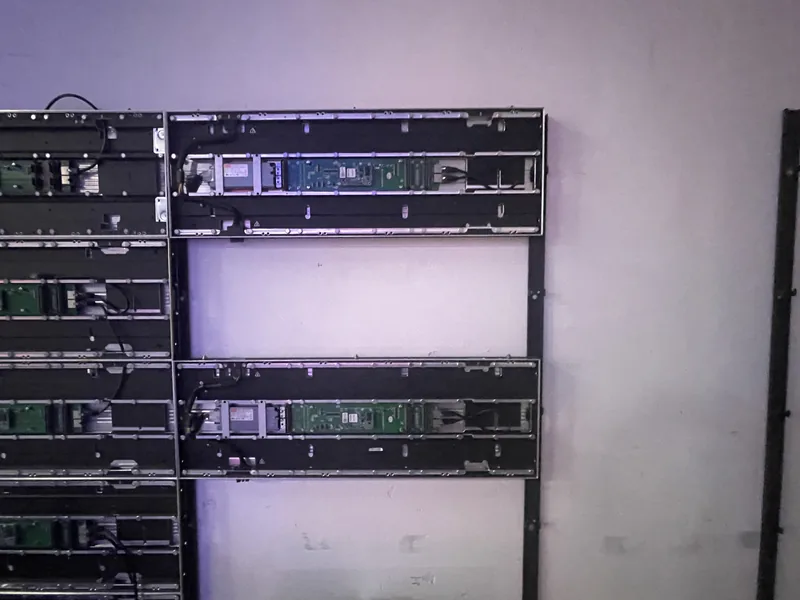

Сзади — ступица и порты
Четыре размера шкафов — глубиной 33 ммИнструмент для оценки размера, а не презентация.
Большинство внутренних стен выходят из строя еще до того, как из-за дефектов пикселей, что может привести к ошибкам измерения рулеткой. Существует технология Block, позволяющая заполнить пространство шириной 3,250 мм или 2,750 мм стандартными шкафами вместо изготовления короба на заказ.
Для каких задач создан Block: архитектор задал вам стену, размеры которой не кратны 500 мм. Вы комбинируете профили 500×250, 750×250, 1000×250 и 1000×500 мм на одном фасаде. Проем размером 3,250 мм — это два шкафа размером 1000 мм плюс один шкаф 750 мм и один шкаф 500 мм. Остаток: ноль. Никакой нестандартной экструзии. Никакого ожидания изготовления штампа по индивидуальному заказу.
Внутри шкафа центральный узел не имеет кабелей — питание и данные передаются через разъемы на плате, а не через жгут ленточных проводов. Шкафы поворачиваются на 90° для вертикальной или горизонтальной ориентации. Двусторонняя конструкция является опцией для использования в качестве стойки или перегородки. Обслуживание осуществляется с лицевой стороны: модуль снимается с передней панели. В ресепшене Shenzhen Triple-Fold использовалось 98 стандартных шкафов и кронштейны Block для заднего монтажа — сварка стальных конструкций на объекте не производилась.
Произведено в Шэньчжэне 15 штатными инженерами. Основана в 2013 году. Доставка в более чем 55 стран. Вы получите список мебели и ценовое предложение EXW в течение 24 часов после отправки данных о ширине и высоте.
Сразу
- ✓ Пиксельная высота:P1.25 – P3.91 (7 моделей)
- ✓ ТехнологииВнутренние стационарные SMD GOB
- ✓ Шкафы:500×250 / 750×250 / 1000×250 / 1000×500 × 33 мм
- ✓ Вес9.8 кг (все размеры)
- ✓ Модули:250 × 250 мм
- ✓ Контраст / Обновление:5000:1 · 3840 / 7680 Гц
- ✓ Яркость:600 или 800 нит на шаг
- ✓ Hub:Беспроводное подключение · Поворот на 90° · Возможность двустороннего подключения
- ✓ Услуги:Фронт
- ✓ Мощность:100–200 Вт/м² в среднем · 350 Вт/м² макс.
- ✓ Сертификаты:CE, ЭМС, RoHS
- ✓ Гарантия: 2 лет
Предложите варианты выбора, укажите на альтернативную последовательность (внутреннюю цепь) и завершите ответом инженера в течение 24 часов.
Шесть решений, которые делают Block инструментом определения размера.
Какова фактическая функция шкафа на коммерческой стене — и что это означает для тендерной документации.
500 / 750 / 1000×250 и 1000×500 мм — Заполните вакансию!
Для каждого варианта размещения используются одни и те же четыре шкафа: 500×250×33, 750×250×33, 1000×250×33 и 1000×500×33 мм. Их можно разместить на одной высоте. Для стены шириной 3,250 мм используется 1000 + 1000 + 750 + 500 мм. Для стены шириной 2,750 мм используется 1000 + 1000 + 750 мм. Высота шкафов увеличивается на 250 мм; два шкафа шириной 250 мм располагаются рядом с одним шкафом 1000×500 мм. Не нужно ждать изготовления штампа на заказ, если остался лишний 250-миллиметровый шкаф.
Толщина 33 мм, вес 9.8 кг — одинаковое значение для всех размеров.
Толщина всех четырех шкафов составляет 33 мм. Вес всех четырех шкафов — 9.8 кг. Корпуса из литого алюминия, защита от влаги и пыли IP31 для использования внутри помещений. Шкафы размером 1000×500 мм и 500×250 мм имеют одинаковую расчетную нагрузку, указанную на конструктивном чертеже. В ресепшене Shenzhen Triple-Fold было установлено 98 шкафов на кронштейнах Block с задним креплением — сварной стальной каркас на объекте не использовался.
Беспроводной концентратор — питание и передача данных на плате, а не в жгуте проводов.
В корпусе с блочным блоком используется беспроводной концентратор: питание модуля и передача данных осуществляются через встроенные разъемы. Вам не нужно прокладывать пучок ленточных кабелей за корпусом с разъемом 33 мм. Меньшее количество разъемов означает меньшее количество болтающихся контактов после транспортировки и более быструю загрузку. Управление осуществляется через Novastar или Colorlight. Входы: DVI, HDMI, SDI, AV, DP, VGA, YPBPR. Питание: 90–264 В переменного тока.
GOB — это стандартная опция, а не опция повышения класса обслуживания в смете.
Смола, нанесенная на печатную плату, покрывает SMD-лампы на каждом модуле Block. В церквях, школах и магазинах лампы ударяются о стены пакетами, швабрами и пальцами. GOB по-прежнему использует SMD-светодиоды — это не COB — но предотвращает распространенную проблему в помещении: перегоревшую лампу от тряпки для уборки. Контрастность 5000:1. Частота обновления 3840 или 7680 Гц. Оттенки серого 16-битные. Угол обзора 160° по горизонтали / 160° по вертикали.
Поверните на 90° или используйте двухстороннюю конфигурацию — для стандартных корпусов, а не для угловых модулей.
Тот же самый шкаф поворачивается на 90°, поэтому модульная сетка размером 250 мм может располагаться горизонтально или вертикально. Двусторонняя конструкция является опцией, если контент должен размещаться на обеих сторонах стойки или перегородки. Для углов 90° используются стандартные шкафы — в стойке регистрации Shenzhen Triple-Fold в местах сгибов было зафиксировано отклонение в 0.5 мм при использовании 98 стандартных шкафов (70 × 1000×500 и 28 × 500×250), без использования специальных угловых модулей.
Обслуживание на кассе — снимите модуль с лицевой панели.
Модули снимаются с передней стороны. Нет заднего коридора. Нет необходимости открывать отделанные гипсокартонные перегородки за стеной вестибюля или молельной комнаты. Модуль имеет размеры 250×250 мм на каждом шаге, поэтому запасной модуль от шкафа размером 500 мм помещается в шкаф размером 1000 мм. Техник стоит в проходе. Для шкафов с задним доступом требуется около 600 мм за стеной; в большинстве коммерческих интерьеров этого пространства нет.
Где размещается блок на стене
Церкви, залы, вестибюли, магазины и учебные классы. Не подходит для использования в диспетчерских — если операторы сидят на расстоянии менее 2 метров друг от друга, используйте Fine Pitch.
Церкви и залы собраний
Места для сидения: 6–20 м. Укажите от 2.5 до 3.91 песо. Текст песен и изображение остаются четкими без дополнительной платы за неиспользованное пространство. Служба проходит на закрытой стене храма. Ознакомьтесь с руководством по использованию светодиодного освещения в церкви.
Вестибюли и стены приемных
Высота потолочного шкафа 2–5 м. Укажите P1.56 или P1.95. Глубина 33 мм и вес 9.8 кг обеспечивают легкость задней панели. Используйте шкафы разной ширины, если проем, спроектированный архитектором, не кратен 500 мм. Документированный проект: складной шкаф Shenzhen Triple-Fold, P1.953, 38.5 м².
Торговые и брендовые этажи
Лицевая панель GOB для пола, к которому прикасаются. Световой поток 600 или 800 нит в зависимости от шага линз. Обслуживание клиентов в нерабочее время из прохода. Двусторонняя опция для размещения рекламного стенда на пути движения. Поворот на 90° для вертикальной торцевой стойки.
Лекционные залы и классы
Цена от 2.5 до 3.91 песо на расстоянии лекции; 1.95 песо, если студенты сидят близко. Обслуживание с фронтальной стороны, чтобы университет не открывал стену во время семестра. Одинаковый запас 250×250 мм для всех размеров шкафов. Степень защиты IP31, только для использования внутри помещений.
Пришлите нам размеры помещения, расстояние от оператора до экрана и условия окружающего освещения (предпочтительно измерения в люксах). Наши инженеры ответят вам с рекомендациями по углу наклона и яркости в течение 24 часов — бесплатно и без каких-либо обязательств. Отправить технические характеристики вашего проекта →
Блок — 7 моделей, полные технические характеристики
Выберите шаг пикселя. Все семь артикулов имеют одинаковые четыре размера корпуса, глубину 33 мм, вес 9.8 кг, модуль 250×250 мм и фронтальное обслуживание.
Модель: Блок P1.25 · Размер модуля: 250×250 · Разрешение корпуса: 800×400 / 400×200 · Шаг пикселя: 1.25
Модель: Блок P1.5625 · Размер модуля: 250×250 · Разрешение корпуса: 640×160 / 640×320 · Шаг пикселя: 1.5625
Модель: Блок P1.953 · Размер модуля: 250×250 · Разрешение корпуса: 512×128 / 512×256 · Шаг пикселя: 1.953
Модель: Блок P2.5 · Размер модуля: 250×250 · Разрешение корпуса: 400×100 / 400×200 · Шаг пикселя: 2.5
Модель: Блок P2.604 · Размер модуля: 250×250 · Разрешение корпуса: 384×96 / 400×200 · Шаг пикселя: 2.604
Модель: Блок P2.976 · Размер модуля: 250×250 · Разрешение корпуса: 336×84 / 336×168 · Шаг пикселя: 2.976
Модель: Блок P3.91 · Размер модуля: 250×250 · Разрешение корпуса: 256×64 / 256×128 · Шаг пикселя: 3.91
Рекомендуемое расстояние просмотра в зависимости от шага пикселя
| Модель | Pixel Pitch | Мин. Расстояние просмотра | Оптимальное расстояние просмотра | Типичное применение | Относительное разрешение |
|---|---|---|---|---|---|
| День 1 | 间距 | 最小视距 | 最佳视距 | 典型应用 | |
| День 2 | 间距 | 最小视距 | 最佳视距 | 典型应用 |
Что в коробке
Что поставляется на поддоне. Запасные модули, кронштейны для заднего монтажа и чертеж комплектации корпуса отправляются вместе с заказом, а не в виде дополнительного электронного письма.
Одна документированная стена
Стойки в корпусе Stock Block. Трехсекционная стойка регистрации. Никаких угловых модулей, изготовленных на заказ, никакой сварной стали.
Блок — спроектирован, проверен, ожидает первой установки на объекте.
Ваш проект — это первое развертывание Blocks?
Для обсуждения данных проверки и подключения заводского видеооборудования свяжитесь напрямую с Крисом Лянгом.
WhatsApp Крис Лян — Обсуждение блокировки →Технические ресурсы для проектирования систем
Обратитесь к инженеру. Регистрационная форма не требуется. Укажите шаг и ширину стены; соответствующая версия будет отправлена по электронной почте.
Калькулятор для расчета стоимости блочной стены
Введите размеры вашей стены, чтобы мгновенно рассчитать количество шкафов, общее разрешение и потребляемую мощность — без регистрации.
Результаты являются приблизительными и основаны на округлении количества шкафов. Для подтверждения количества шкафов и расчета несущей способности конструкции свяжитесь с нашими инженерами.
